جدول اشتال یا جدول اشتایل ؟

جدول اشتال ، که به اشتباه در بعضی از سایت ها با عنوان ( جدول اشتایل ) از آن یاد می‌شود، ابزاری است که برای مهندسین عمران، کارایی دارد. در جدول اشتال ، خصوصیات انواع پروفیل های فلزی همچون پروفیل U شکل ، پروفیل نبشی یا L ، پروفیل T شکل ، پروفیل Z و پروفیل های I باریک و پهن ( تیرآهن ها ) در سایز های مختلف ذکر شده است. این خصوصیات شامل نیرو های برش، کشش، ممان اینرسی ، جرم و … می‌شود.

کاربرد جدول اشتال

مهم ترین کاربرد جدول اشتال ، در طراحی اسکلت های یک سازه است. مهندس عمران ، برای طراحی یک اسکلت فلزی، می‌تواند با توجه به کارایی ای که برای هر نوع از این پروفایل ها در جدول اشتال ذکر شده است، پروفیل مورد نیاز برای هر بخش از اسکلت سازه ی فلزی را انتخاب کند.

در پایین، می‌توانید جدول اشتال را از سایت مهندس عمران دانلود کنید.

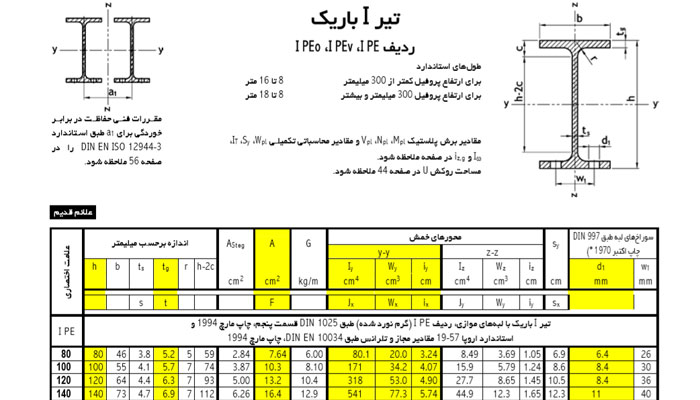

دانلود جدول اشتال با کیفیت بالا و فرمت PDF

دانلود جدول اشتال PDF مشاهده ی آنلاین PDF
